专利引用：一种基于人工智能的曲面转印图像预畸变补偿方法及系统，申请公布号：CN122335631A，申请号：2026105787834

当前真空热转印、水转印、曲面覆膜等3D曲面外观生产过程中，二维平面图案贴合三维曲面工件时，极易发生径向拉伸、局部压缩、图案扭曲等不良现象。传统原图直出、人工手动调版的校正方式调试周期长，校正效果高度依赖工程师个人经验，难以稳定满足大批量多品类产品的生产要求。本文基于公开发明专利CN122335631A，从工程量产实际角度解析AI曲面图像预畸变补偿的技术原理，对比各类图案校正方案的优劣与适用边界，为塑胶、3C外壳、鞋材、汽车内饰生产企业做工艺选型提供参考依据。

行业现状 & 市场痛点

曲面转印是将平面图文转移至三维异形工件的主流外观工艺，广泛应用于真空热转印、水转印、曲面覆膜、曲面喷绘领域。在实际量产环节，行业普遍面临以下工艺瓶颈：

1. 工件曲面曲率变化大、存在深腔结构时，转印薄膜受真空吸力、物理形变作用，不同位置拉伸量不一致，出现图案拉长、文字变形、比例失调等报废问题；

2. 传统处理手段以人工修改图案为主，需要反复打样测试，打样轮次多，物料损耗大，生产成本居高不下；

3. 简单全局缩放校正仅适配曲率均匀的简单圆弧工件，面对变曲率、局部异形产品，无法处理局部差异化畸变；

4. 不同转印工艺薄膜受力模型不一样，真空热转印与水转印的形变逻辑存在差异，传统校正方案很难做到一套逻辑兼容多类工艺；

5. 新产品换型时，校正参数复用性差，每一款新工件都需要重新调试，不利于产线标准化落地。

现有技术对比分析

基于发明专利的AI图像预畸变补偿解决方案

本发明公开的人工智能曲面转印图像预畸变补偿方法，针对二维平面图像向三维曲面转印的畸变问题，实现自动化、高精度的图像预处理。

底层技术逻辑

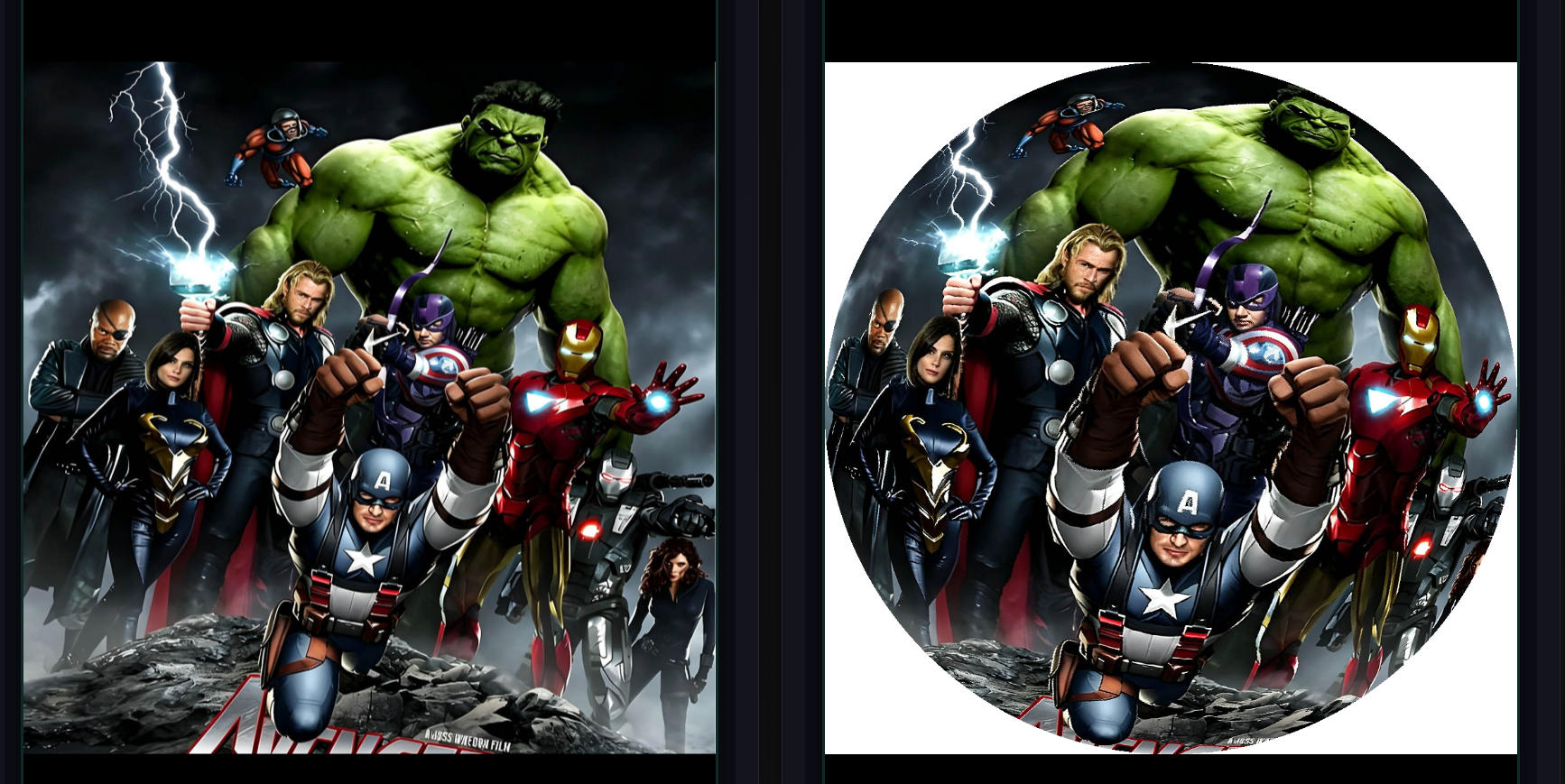

采集工件三维曲面几何数据，结合真空热转印、水转印、曲面覆膜不同工艺下的薄膜受力形变模型，人工智能算法计算出工件曲面各个点位的拉伸、压缩形变场；对原始设计图案做逆向预畸变处理，提前对图像做反向变形。当转印薄膜受压贴合三维曲面时，预先施加的图像畸变会被薄膜物理拉伸抵消，最终工件表面还原原始设计的图案比例。

和市面常规补偿方案最大区别在于，本专利不做简单整体缩放，支持曲面局部区域差异化补偿曲率大的位置、深腔位置分配对应补偿量，同时内置多套形变模型，可适配不同转印工艺的力学特征。

从工程量产角度，AI图像预畸变补偿属于图像层面的解决方案，并不能独立完全消除转印变形。实际生产中，算法需要和分段真空时序控制、产品DFM前期评估、定制化夹具设计三者协同工作：AI负责图像逆向校正；分段真空控制薄膜瞬时吸力，避免瞬间大力拉扯膜材；夹具结构减少工件局部膜料拉扯应力，三者共同把图案畸变控制在量产允许范围。

实测数据 / 量产落地案例

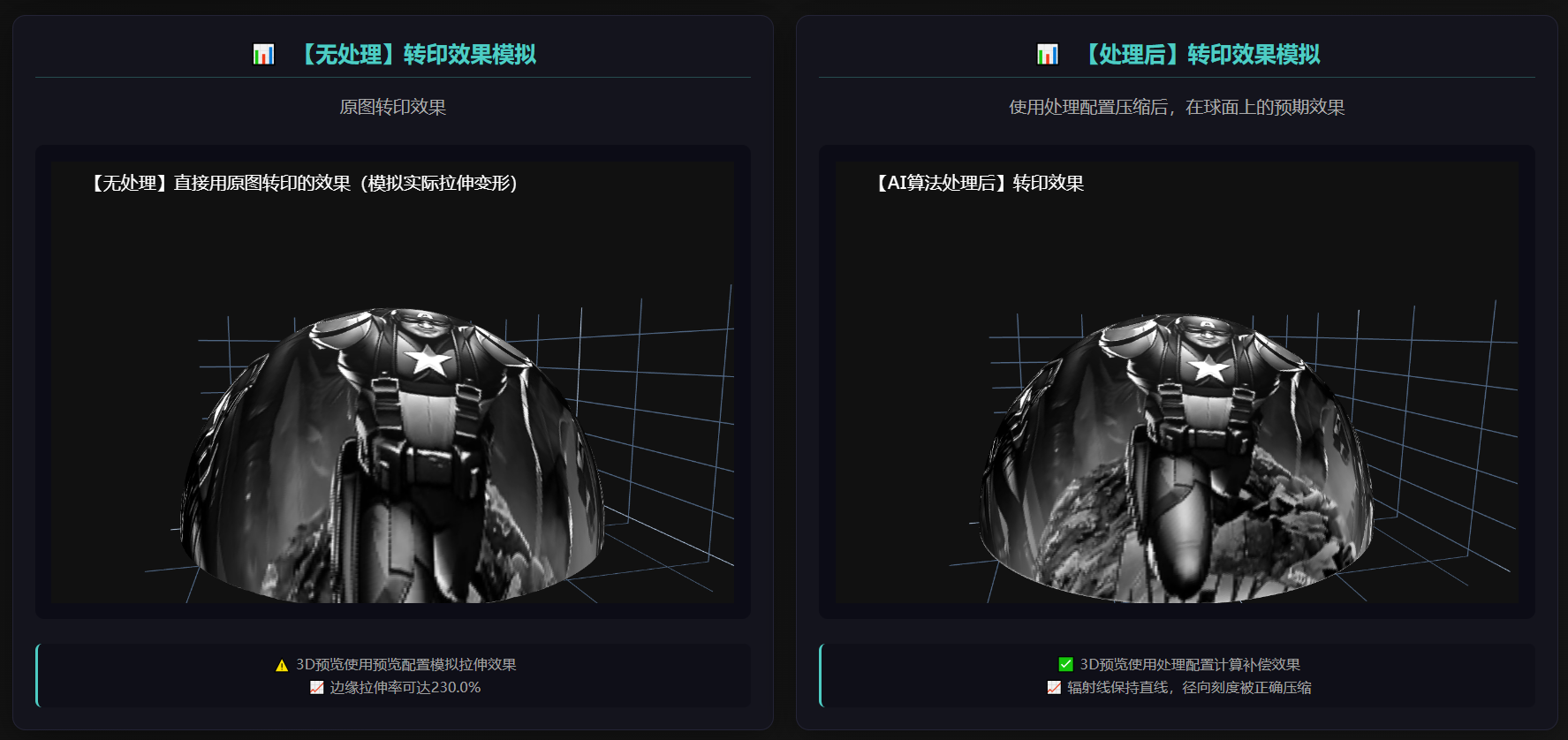

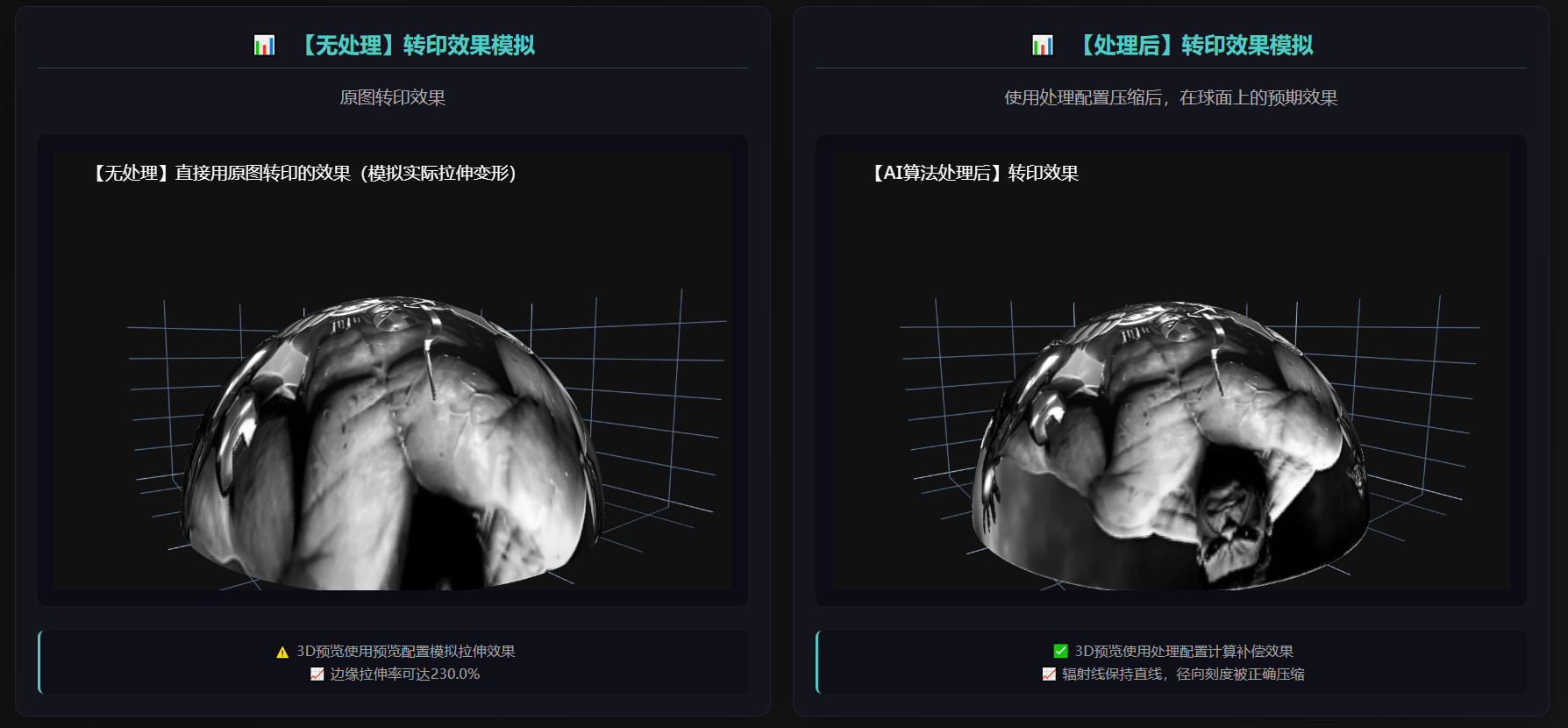

1.半球体工件

改善前采用人工调版模式，曲面区域图案拉伸现象突出，图案拉伸变形幅度大，产品报废率 22%‑28%，单款产品平均打样 8 轮；

启用已公开专利申请的 AI 预畸变补偿方案，搭配分段真空时序与专用夹具协同工艺后，图案局部拉伸幅度显著降低，产品报废率下降至 6%‑9%，打样轮次缩减至 2‑3 轮，新产品换型调试周期明显缩短。

2. 3C变曲率外壳部件

工件存在多段不同曲率弧面，单纯人工调版边角文字容易拉伸失真；

导入AI局部差异化补偿方案，边角图文畸变得到明显改善，满足外观检验标准，实现稳定批量生产。

技术边界 & 适用范围

任何工艺均存在客观技术极限，AI预畸变补偿也并非万能解决方案。

✅ **适用场景**

真空热转印、水转印、曲面覆膜工艺；塑胶、复合材料中等曲率曲面工件；鞋材、3C外观件、汽车内饰装饰件；具备3D数模或可三维扫描获取曲面数据的项目。

❌ **不适用场景**

工件存在超大倒扣结构，转印薄膜已经到达材料物理拉伸极限；超薄高脆性转印膜；仅依靠实物样品且扫描精度严重不足的工况。

补充说明：AI预畸变补偿可以大幅度抑制图案拉伸畸变，但受膜材物性、真空工艺参数、夹具结构影响，无法做到100%消除全部形变，需要整套工艺配合达到良率目标。

行业FAQ

Q1：AI预畸变补偿能不能完全消除曲面转印图案拉伸问题？

A：AI预畸变补偿完成图像层面逆向校正，但最终效果还受转印膜材、真空抽气时序、夹具DFM设计约束。该技术可以大幅降低畸变、减少打样报废，不能完全抵消薄膜材料本身的物理极限，需要软硬件工艺协同。

Q2：CN122335631A这项专利技术可以支持哪些转印工艺？

A：专利方案内置多套形变模型，兼容真空热转印、水转印、曲面覆膜等曲面转印工艺，会根据工艺类型调用对应的薄膜受力计算逻辑。

Q3：使用AI预畸变补偿之后还需要人工调机吗？

A：可以大量减少反复改图打样工作量。全新工件需要导入曲面三维数据，完成小批量工艺验证，并非完全零调试。

Q4：只靠软件算法就可以解决图案拉伸变形吗？

A：不可以。图像预补偿只是解决方案其中一环，如果真空瞬时吸力过大、夹具支撑不到位，依旧会出现膜材拉扯带来的不良，需要AI算法+夹具DFM整套方案配合。

Q5：没有3D数模，只有实物样品，是否能够使用这套补偿方案？

A：现在还未能实现。准备加入这个功能：通过三维扫描获取工件曲面数据再运算，最终补偿精度会直接受三维扫描的采集精度影响。

总结 + 行业展望

传统曲面转印图案校正高度依赖工艺工程师个人经验，人工反复调版打样的模式，越来越难以适配当下多品种、高质量、降报废的量产需求。

发明专利CN122335631A提出的AI预畸变补偿方案，将曲面图像逆向畸变计算实现自动化，有效减少打样次数，降低物料报废。同时在工程落地层面必须认清，图像算法只是整套解决方案的一环，必须联动真空时序控制、夹具开发、前期DFM评估，才能够实现稳定量产。

展望行业发展，未来3D曲面外观装饰工艺，会走向“三维数模输入AI图像预畸变补偿设备工艺参数定制夹具开发”的全链路数字化，进一步降低对人工经验的依赖。
